MODULATORE DVB-T PER TV DIGITALE TERRESTRE

Modulatore DVB-T video audio per televisione digitale terrestre

Modulatore larga banda VHF + UHF programmabile per televisione digitale terrestre che trasforma qualsiasi segnale video analogico con audio stereo in un vero e proprio canale televisivo DVB-T, ricevibile da tutti i televisori o decoder per tv digitale terrestre tramite il preesistente impianto di distribuzione d'antenna.
Questo modulatore è utilissimo per distribuire su tutti i tv o decoder di casa le immagini provenienti da telecamere di videosorveglianza, lettori DVD, ricevitori satellitari, videoregistratori, mixer, cioè da qualsiasi dispositivo provvisto di uscite AV (prese RCA o Scart).
Il dispositivo è utile anche per condomini, alberghi, ecc., dove tutti i televisori collegati potranno ricevere un canale televisivo interno dedicato.
Tramite i tastini di navigazione oppure con l'apposito software l'utente potrà programmare tutti i parametri del canale DVB-T, non resta poi che collegare gli ingressi video/audio stereo del modulatore alla sorgente desiderata e l'uscita RF all'impianto di d'antenna (a seconda dei casi ci si potrà connettere all'amplificatore/centralina se l'impianto dispone di molte utenze, oppure a valle).
Questo modulatore digitale terrestre permette la più amplia scelta del canale di uscita potendo generare tutti i canali VHF da 5 a 12 e UHF da 21 a 69, compresi quindi quelli recentemente assegnati agli operatori di telefonia mobile LTE (canali da 61 a 69).
La programmazione può avvenire mediante i tasti di navigazione oppure via USB utilizzando l'apposito software.

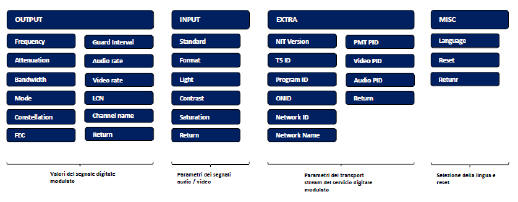

Modulatore DVB-T: interfaccia del menu
menu di gestione (clicca per ingrandire)



Modulatore digitale terrestre DVB-T: software di programmazione
una schermata del software



Un'altra interessante applicazione di questo modulatore è quella di poter essere impiegato come trasmettitore base per irradiare "via etere" un canale DVB-T. Infatti collegando all'uscita RF un idoneo amplificatore di segnale UHF o VHF seguito da un'antenna ad alto guadagno sarà possibile trasmettere il segnale nella zona circostante. Quest'ultimo uso, destinato a chi ha familiarità con la radiotecnica, è da intendersi per scopi didattico/sperimentali non essendo consentita la trasmissione via radio senza autorizzazioni.

Il kit è così composto:

  • Modulatore DVB-T per tv digitale terrestre
  • Alimentatore
  • Istruzioni in italiano, inglese, francese, spagnolo, portoghese
  • Software



CARATTERISTICHE TECNICHE

Entrate Video: PAL (720x576), NTSC (720x480) - RCA 1 Vpp 75 Ohm
Audio stereo: 2 x RCA 0.5-2.5 Vpp
Sample Rate 48 kHz
Canali in uscita VHF: 5-12 UHF: 21-69  -  47-862 MHz
Livello RF uscita >80 dBuV
Regolazione RF Out da 0 a -29 dB
In/Out RF Uscita segnale modulato (connettore F)
Ingresso MIX antenna (F), banda passante 5-2150 MHz
Compressione MPEG1, MPEG2, LAYER II
Inserzione tabella PAT, PNT, SDT, NIT
Configurazione NOME PROGRAMMA, SID, LCN, NOME NETWORK
TSD, ONID, NID, VERSION NIT, LCN, PID, PMT, PID VIDEO, PID AUDIO
Costellazione QPSK / 16QAM / 64QAM
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Intervallo di guardia 1/4, 1/8, 1/16, 1/32
MER (Modulation Error Ratio) 2K/8K - 35 dB
USB
Segnali HD No
Alimentazione 5 Vcc (jack 2.1 mm)
Assorbimento 10 W
Dimensioni e peso 170 x 130 x 35 mm - 650 g

Codice prodotto
MV4791 € 275.00
